Что такое картерные газы?

Картерные газы — это соединение несгоревшей топливовоздушной смеси (далее ТПВС), выхлопных газов и масляной взвеси. Даже в исправном двигателе на такте сжатия через поршневые кольца просачивается часть смеси топлива и воздуха. Уже на такте рабочего хода в картерное пространство поступают выхлопные газы, смешивающиеся с парами моторного масла.

Система вентиляции картера ЭСУД 21129 LADA VESTA М86 ЕВРО-5 – устройство и диагностика.

Система вентиляции картера.

Система вентиляции картера двигателя 21129 (рис. 1).

1 – модуль впуска; 2 – шланг первого контура; 3 – крышка головки цилиндров; 4 – шланг второго контура; 5 – шланг впускной трубы; 6 – вытяжной шланг.

Система вентиляции картера (рис. 1) обеспечивает удаление картерных газов.

Картерные газы по вытяжному шлангу поступают в маслоотделитель, расположенный в крышке головки цилиндров на двигателе 21129.

Шланги первого и второго контуров представляют собой два шланга (один малого диаметра, другой большого), по которым картерные газы, прошедшие маслоотделитель, подаются в камеру сгорания.

Первый контур имеет калиброванное отверстие диаметром 1,7 мм. Калибровочное отверстие расположено в трубке крышки головки цилиндров. К трубке крышки головки цилиндров (штуцеру маслоотделителя) присоединяется шланг первого контура (шланг малого диаметра). Шланг первого контура идет от маслоотделителя к модулю впуска.

Шланг второго контура (шланг большего диаметра) идет от маслоотделителя к шлангу впускной трубы.

На режиме холостого хода все картерные газы подаются через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое разрежение, и картерные газы эффективно отсасываются в задроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу.

На режимах под нагрузкой, когда дроссельная заслонка открыта частично или полностью, через жиклер первого контура проходит небольшое количество картерных газов. В этом случае их основной объем проходит через второй контур (шланг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания.

Внимание.При нарушении герметичности шланга первого контура (подсосе воздуха вне калибровочного отверстия 1,7 мм) ЭСУД ошибочно определяет завышенное значение перетечек через дроссельную заслонку (номинальное значение определенное производителем составляет 3 – 5 кг/час), что приводит к нестабильности оборотов холостого хода.

Поделиться ссылкой:

Back to top button

Чек-лист: Адсорбер автомобиля Веста — неисправности, установка

На автомобилях, которые не соответствуют нормам Euro 3, пары топлива скапливались в топливном баке, когда же водитель откручивал крышку бензобака, чтобы залить топливо, слышал шипение – так через трубки уходили из бака скопившиеся топливные пары. На Лада Веста такое явление невозможно.

Однако автолюбителей беспокоит стук клапана адсорбера Лада Веста. Этот звук напоминает цокот мелких металлических частей при сталкивании друг с другом. Дилер с заводом-изготовителем не всегда признают неисправность этого механизма.

Если Вы все же решили заменить клапан адсорбера на Весте, чтобы избавиться от надоедающего стука, приготовьтесь работать с проводами, купите новые запчасти.

Клапан продувки для Лады Весты получил каталожный номер 82-00-248-821, его стоимость – от 470 рублей. Он подведен к специальной трубке и собранного дроссельного патрубка (84-50-006-406, стоимость от 450 рублей), к демпферу (82-00-584-324, стоимость от 230 рублей).

Из чего состоит адсорбер – что внутри

Адсорбер на Лада Веста – это маленькая с виду деталь, но она работает «не одна». Она лишь часть системы улавливания паров топлива, это некая емкость, в которой находятся пары топлива. Их можно использовать как топливо в топливо-воздушной смеси, они точно также обогащают эту смесь, как и само топливо. Комплектующая системы сбора топливных газов находится около правого крыла.

• Датчик давления паров топлива (ДДПТ). Он так же, как и все датчики, передает сигналы для ЭБУ.
• Обратный клапан ставится на трубке, идущей от топливного бака (непосредственно рядом с баком) и не дает топливным парам попасть обратно. Такая же защита действует и с топливом.
• Клапан продувки. Топливными парами можно обогатить смесь в цилиндрах. Момент открытия образующейся створки наступает, когда двигатель работает на высоких оборотах – в этом случае ЭБУ посылает команду на обогащение смеси.

Чек-лист: основные неисправности адсорбера

Прежде всего, если какая-либо часть этой системы неисправна, при этом почти всегда на панели загорается «чек».

Проверка через диагностический разъем выдаст ошибки P0443, P0444, P0458, P0459.

Расшифровка этих кодов показывает конкретную причину неполадки в системе. Неисправность детали системы сбора топливных паров проявляется и по-другому:

1. Клапан адсорбера на Лада Веста стучит — это правда. Зачастую это происходит из-за деформации, а следовательно — выхода из строя, но зимой усилившийся стук может быть последствием того, что крышечка просто замерзла, затвердела, отчего звук стал более звонким.
2. Если адсорбер на Лада Веста громко работает, это не всегда нормально. При резких ускорениях слышится, чувствуется «провал газа». Это первый признак того, что в емкость не собираются пары – ЭБУ посылает сигнал, но смесь попросту нечем обогащать.
3. При открытии топливного бака слышится не характерное для Весты шипение. Это второе свидетельство того, что пары не собираются под капотом, остаются в баке. Возможно виной неисправности обратный клапан, датчик, клапан продувки.
4. На холостом ходу обороты буквально «прыгают», «плавают». Мотор может даже заглохнуть.

Если цокот клапана адсорбера слишком сильно «достал», придется начать проверку. Самый точный метод – ручной с использованием мультиметра. Он выполняется следующим образом:

1. Под капотом автомобиля найдите прилежащую к детали колодку проводов, осмотрите ее на наличие повреждений.
2. Окисления обработайте смесью для очистки контактов.
3. Мультиметром измерьте уровень сопротивления обмотки клапана. Норма – до 20-30 Ом. Любое нарушение целостности обмотки или превышение нормы сопротивления может повлечь за собой короткое замыкание, а это очень нехорошо.
4. Для того чтобы в последующем избежать короткого замыкания в обмотке, изолируйте один из выводов. Для этого покройте его полихлорвиниловой трубкой.
5. Для проверки надежности пропустите 12 В от АКБ. Если выводы не откроются, защита не работает.

Читайте также:  Замена переднего бампера Лада Веста

Снятие и установка адсорбера на Лада Веста

Проведя анализ всей системы сбора топливных паров по поиску неисправности — определите деталь, подлежащую замене. Наиболее часто выходит из строя, становится «виновником» стука, слышного даже внутри машины клапан продувки. Замену адсорбера на автомобиле стоит провести по следующему алгоритму:

1. Застопорите машину на месте, откройте капот. Нужная Вам деталь – около правого крыла.
2. Отсоедините провода. Предварительно стопор фиксатора отведите вверх, зажмите его, чтобы провода освободились спокойно.
3. Зажмите пружинные фиксаторы, крепящие трубку, отведенную к модулю впуска, отсоедините ее.
4. То же самое проделайте с патрубком клапана, проводом, подведенным к адсорберу.
5. Снимите клапан. Поставьте на его место новую деталь.

Мы в контакте: Задай вопрос – получи ответ!

Устройство и принцип работы системы вентиляции картера двигателя

Система вентиляции картера играет одну из основных ролей в процессе газообмена внутри двигателя. Ее неисправности могут привести к поломке турбины, потерям масла через сальники. Для своевременной диагностики и обнаружения признаков неисправности крайне важно понимать принцип работы системы вентилирования картерных газов. Особое внимание уделим устройству клапана PCV (Positive Crankcase Ventilation) и методам его проверки.

Где находится система вентиляции картера?

Данная система состоит из двух шлангов (Указаны стрелками) и из фильтра, который пропускает через весь грязный воздух, частички масла и тем самым очищает весь воздух от этой дряни, сам фильтр располагается в крышке клапанов (Место расположение указано зелёной стрелкой), более подробно если Вы хотите его увидеть, посмотрите на маленькое фото, он выполнен в виде пакета сеток.

Где находится система вентиляции картера

Зачем нужна чистка, ее периодичность

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это  скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается  непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.

Видео:Как разобрать и почистить сапун, вентиляция картера

Доработка системы вентиляции картера двигателей LADA (клапан PCV)

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

• Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
• Уменьшить вибронагрузку на холостом ходу
• Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
• Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
• Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

• Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
• Улучшить режим работы двигателя.
• Снизить вибронагруженность.
• Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

• Избавление от вибраций, провалов, трансмиссионных ударов.
• Двигатель начинает работать более спокойно, мягко.
• Усилие на педали тормоза становится меньше.
• Кондиционер включается почти незаметно.

• эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
• редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
• клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
• хомуты (около 10 штук, 600 рублей);
• тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
• стандартный патрубок вентиляции.

Установка клапана PCV на Гранту:

Установка клапана PCV на Весту:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Система охлаждения двигателя

Сказать, что система состоит только из каких-то элементов и не более нельзя, в современных автомобилях напичкано уйма датчиков и контроль ведется бортовым компьютером. Но все же есть основные составляющие, без которых система попросту не будет существовать.

К таким составляющим можно отнести:

• радиатор;
• водяной насос;
• термостат;
• пароотводящие шланги термостата;
• пароотводящие шланги радиатора;
• расширительный бачек;
• подводящие шланги радиатора;
• электровентиятор радиатора.

Такие части можно найти как в самых современных автомобилях, так и в самых старых отечественных. Поэтому начиная поиски повреждения, стоит в первую очередь осматривать эти элементы.

Схема штатной системы вентиляции картерных газов

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

• Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
• Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

• Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
• Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

Читайте также:  При переезде лежачего полицейского скрип в подвеске спереди

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Как выбрать входные двери в коттедж

Далее

Назначение клапана продувки адсорбера

В модели Лада Калина, как в принципе и любом прочем авто, оборудованном распределенным впрыском топлива, адсорбирующая система необходима для локализации образующихся бензиновых паров. Они скапливаются внутри бака после остановки мотора, а по прошествии определенного времени, необходимого для превращения данных паров в конденсационное состояние, переходят обратно в жидкое топливо. Оставшийся объем паров, которому не удалось вернуться в бак, перемещается в адсорбер, где удерживается двумя клапанами. Первый (гравитационного типа) необходим для предотвращения пролива топлива во время переворачивания кузова LADA Kalina (при аварии и пр.), а с помощью 2-го осуществляется контроль показателя давления внутри бака.

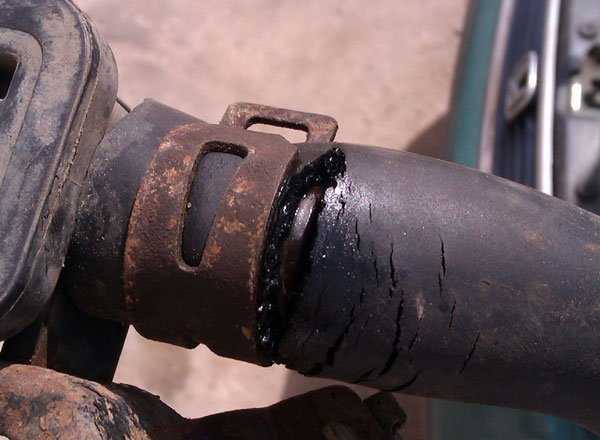

Признаки поломки патрубка системы охлаждения

Первым и частым признаком поломки системы охлаждения под капотом или под автомобилем можно обнаружить мокрые и слегка жирные пятна охлаждающей жидкости. Это первые признаки, что где то лопнул патрубок. Так же в салоне на панели приборов, есть специальный индикатор, который покажет низкий уровень жидкости в расширительном бачке.

Если же датчик вышел из строя, то температура двигателя будет быстро расти, вследствие чего может закипеть двигатель. Бывает и такой вариант, что в салоне может чувствоваться запах антифриза, это показатель, что патрубок может лопнуть не под капотом, а под передней панелью или в районе перегородки салона и двигателя.

Многие бывалые автолюбители советуют, время от времени просто так проверить уровень антифриза в расширительном бачку. Осмотреть патрубки на наличие жирных, маслянистых пятен и не откладывать с ремонтом, если такое выявили.

Как же найти утечку охлаждающей жидкости в системе. В первую очередь стоит осмотреть расширительный бачек на наличие течи. Далее переходим к радиатору, так как он чаще всего подвергается повреждениям

Особое внимание при осмотре следует уделять местам соединений труб (патрубков) и сотам, которые легко повредить

Далее осматриваем сами патрубки и шланги по всей их длине, так как именно по ним циркулирует охлаждающая жидкость. Не стоит забывать о хомутах в местах соединения, из-за вибрации двигателя, хомуты могут ослабнуть, а значит патрубок может сойти с места крепления и дать течь.

Последняя и самая неприятная поломка системы охлаждения, это попадание жидкости в масляную рубашку. В результате проверив щупом уровень масла или открыв крышку горловины для залива масла, можно увидеть как оно вспенилось. Это первый признак, что в масло попала охлаждающая жидкость.

Жестяная упаковка для подарков автолюбителю

Далее

Архив объявлений

Смотрите все объявления в архиве

ПРИОРА-масло в воздухопроводе

всем привет.вобщем машина клиента прошла 70000тыс.на пяти тысячах пробега,масло появилось в воздухопроводе,побежало из под крышки клапанов-вобщем двигун весь в масле был,это его несильно напрягало-пока масло сильно столо собираться в воздухопроводе,дальше побежало через дмвр на воздушный фильтр.вобщем уровня масла хватало на 6000 тыс.поменял ему сальники клапанов,кольца поршневые,ремень грм и тд.уехал.на днях приезжает(5000 тыс. проехал)масло в воздупроводе,копресия в норме,газы в сапун не идут,принципе говорит масло не жрет(напрягает масло в воздухопроводе)может с сепоратором(на крышке клапанов) что не так(незря пявилось масло в возухопроводе в первые 5 тыс.)у кого какие мысли?машина бралась с салона

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Маслоуловитель ваз 2112 16 клапановСсылка на основную публикацию

• Моторное масло для ваз 2107 инжектор

( 2 оценки, среднее 4 из 5 )

Веста 1. 8, М86. Картерные газы и смесеобразование.

Закрытая тема.

Закрытая тема.

Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Архив объявлений

Смотрите все объявления в архиве

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

• Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
• Уменьшить вибронагрузку на холостом ходу
• Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
• Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
• Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

• Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
• Улучшить режим работы двигателя.
• Снизить вибронагруженность.
• Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

• Избавление от вибраций, провалов, трансмиссионных ударов.
• Двигатель начинает работать более спокойно, мягко.
• Усилие на педали тормоза становится меньше.
• Кондиционер включается почти незаметно.

• эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
• редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
• клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
• хомуты (около 10 штук, 600 рублей);
• тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
• стандартный патрубок вентиляции.

Установка клапана PCV на Гранту:

Установка клапана PCV на Весту:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Доработка системы вентиляции картера двигателей LADA (клапан PCV)

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Доработка системы вентиляции картера двигателей LADA (клапан PCV)

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Читайте также:  Расположение номера двигателя лада веста | New Vesta

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

• набор ключей №№ 7-13;
• отвертки плоской и крестообразной формы;
• промывающая жидкость, подойдет керосин;
• емкость, где будет проходить промывка;
• ветошь;
• прокладка для сапуна;
• термостойкий герметик на основе силикона;
• при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

2112-1014056 , артикулы доп.

Код для заказа: 006580

• Возможно, вам понадобятся
• показать еще

• Легковые автомобили / ВАЗ / ВАЗ-21111 чертеж

• » data-hren=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/sistema_smazki_i_ventilyacii-105/#part44794″>Шланг нижнийДвигатель / Система смазки и вентиляции

• Для этого товара еще нет обзоров.

Сегодня в очередной статье серии ««Хрустальные» ВАЗы или типичные поломки отечественных автомобилей» речь пойдёт о последних разработках Волжского автомобильного завода: Ладе Гранте и Ладе Ларгус. Расскажем об истории создания этих моделей, а также об их характерных неисправностях.

Помогите нам оценить полезность этого поста. Вы нашли то что искали?

Схема штатной системы вентиляции картерных газов

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

• Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
• Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

• Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
• Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Видео:Система вентиляции картера

Неисправности системы вентиляции картерных газов

Система эта в целом простая, однако и здесь есть, чему ломаться.

1) Частенько забиваются маслоуловители — у многих автомобилей есть регламент по прочистке маслоуловителя. Так, например, это прописано в двигателях ВАЗ. А у автомобилей Ford маслоуловителем служит специальный поролоновый фильтрик в корпусе воздушного фильтра. При забитом маслоуловителе картерные газы не могут через него пройти — получается проблема, ради решения которой и создавалась система — повышенное давление внутри двигателя.

2) Нередки случаи поломки клапана. На автомобилях Opel, например, этот клапан имеет в своем составе тонкую резиновую мембрану, которая нередко рвется. В этом случае во впуск начинает «сосать» воздух из атмосферы — автомобиль теряет мощность и зажигает «чек энджайн» по бедной смеси.

3) Разумеется, случаются и проблемы типа порванной трубки вентиляции картера — но это скорее экзотика, потому что никаких серьезных воздействий они не испытывают (в отличие от, например, шлангов системы охлаждения, по которым гоняется горячий антифриз).

Принцип действия термостата

Термостат состоит из корпуса и термоэлемента. Главную роль выполняет термоэлемент. Термоэлемент встроен в корпус и перекрывает одно из отверстий крышки термостата. При появлении температуры равно 85 градусам термоэлемент открывается.

Непосредственно работа на автомобиле заключается в том что, когда термоэлемент закрыт, то циркуляция охлаждающей жидкости идет по малому кругу, миную радиатор охлаждения двигателя, как только температура ОЖ достигает 85 градусов термоэлемент открывается и начинается циркуляция ОЖ по большому кругу через радиатор.

Так в процессе всей работы двигателя термоэлемент открывается и закрывается огромное количество раз.

Как проверить клапан вентиляции картерных газов?

Чтобы проверить клапан PCV не обязательно его демонтировать. Для этого нужно:

• снять шланг, через который поступают газы от картера;
• запустить двигатель;
• штуцер клапана перекрыть пальцем.

Можно заметить, что палец присасывается к штуцеру. Если убрать палец, то можно услышать характерный щелчок. Если этого не происходит, то клапан поврежден и нуждается в ремонте или замене.

СХЕМА ШТАТНОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРНЫХ ГАЗОВ

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

• вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
• вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

• Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
• Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.
