Предохранители тойота королла 150 — где найти, замена, схема

СодержаниеПоказать

Предохранители Corolla 150

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

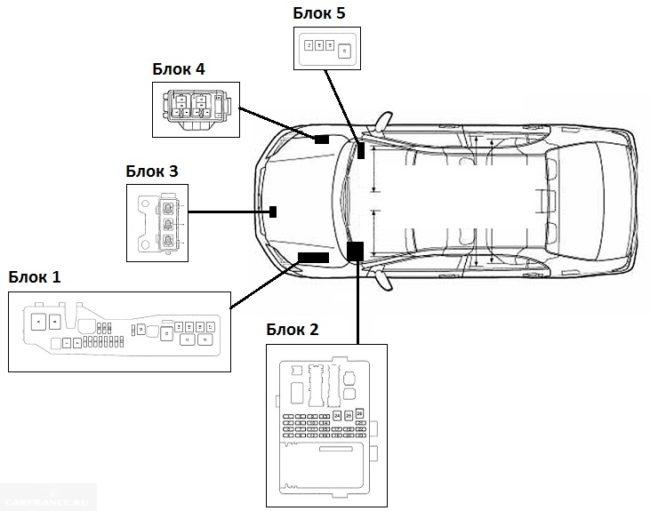

Расположение блоков предохранителей в Corolla 150

Для модели Тойота Королла в кузове Е150 блоки плавких предохранителей устанавливаются в салоне и под капотом. Электрическая схема состоит из предохранителей различного токового номинала. Монтажный блок, располагающийся в салоне, включает в себя основные защитные элементы электрического оборудования.

Блок№1 предохранителей и реле в моторном отделе

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Расположение блока предохранителей под капотом Corolla 150

Блок предохранителей Toyota Corolla E150 установлен в отсеке с двигателем внутреннего сгорания, в верхнем правом углу. Электросхема Тойота Королла в 150 кузове предполагает монтаж дополнительных блочков с управляющими элементами. Так реле стартера находится внизу приборной панели, непосредственно под мультимедийной системой. Блок в моторном пространстве состоит из следующих предохранительных элементов:

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блок предохранителей под капотом

1 – насос для подачи омывающей жидкости на фары (30А);

2 – охлаждающий вентилятор радиатора (45А);

3 – антиблокировка тормозов и курсовая устойчивость (30А);

4 – функция зарядки АБ (50А);

5 – антиблокировка тормозов и курсовая устойчивость (50А);

6 – АКПП, программа доступа без ключа (10А);

7 – центральный замок, КИП, ЭБУ электрическим оборудованием кузова, функция курсовой устойчивости, электропривод стеклоподъёмников (10А);

8 – мультимедийная подготовка (15А);

9 – программа без ключевого доступа, освещение салона и багажника (10А);

10 – блокировка руля (20А);

11 – системы: впрыска, запуска мотора, без ключевого доступа (30А);

12 – программа регулирования положения дроссельной заслонки (10А);

13 – аварийная индикация, поворотные указатели (10А);

14 – зарядная система АБ (7,5А);

15 – ЭБУ электрическим оборудованием кузова (7,5А);

16 – головные фары (50А);

17 – впрыск топлива (50А);

18 – функция предварительного (перед пуском) прогревания силового агрегата, работающего на дизельном топливе (80А);

19 – электрический усилитель руля (60А);

20 – зарядная система АБ (120А);

21 – система впрыска и без ключевого доступа (15А);

22 – цепь подачи звукового сигнала (10А);

23 – впрыск топлива (20А);

24, 25, 26 – запасные, соответственно на 10, 20 и 30А;

27 – АКПП (50А);

28, 29, 30 – кондиционер (30А);

31 – левый ближний свет (30А);

32 – правый ближний свет (50А);

33, 34 – левый, правый дальний свет (30А);

35, 36 – регулировка впрыскивания топлива (40А);

37 – программа запуска двигателя и без ключевого доступа (7,5А).

Также в схему включены управляющие реле:

38 – охлаждающий вентилятор радиатора;

39 – переключения светового режима фар;

40 – АКПП;

41 – фар.

Блок№2 реле предохранителей и реле в салоне

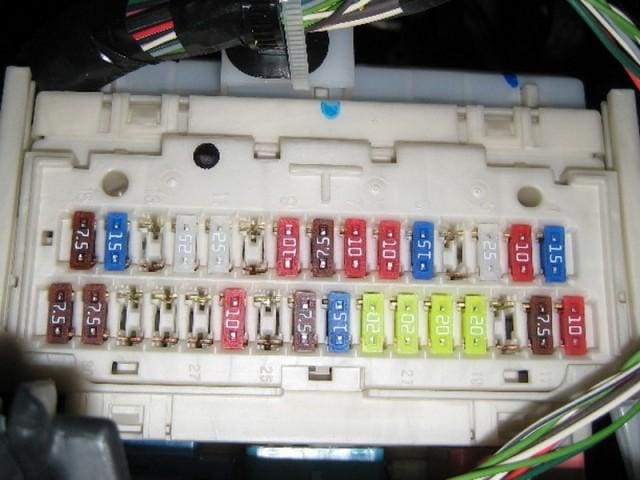

Блок предохранителей А Toyota Corolla 150 находится под перчаточным отсеком слева от водительского сиденья. Расположение изображено на рисунке:

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Назначение и номинал предохранителей Тойота Королла 150 приведены в таблице:

Обозначение FЦепь питанияНоминал

Обозначение RЦепи управления

Блок В Тойота Королла 150 располагается ниже приборки. Внешний вид блока.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Схема позиций предохранителей показана на рисунке:

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Обозначение FЗащищаемая цепьНоминал

Наименование, обозначения и назначения реле приведены в таблице.

Блок предохранителей в подкапотном пространстве

Предохранители находятся в блоке, который расположен под капотом, как показано на рисунке:

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

На рисунке ниже показано обозначение предохранителей согласно позициям.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

В таблице приведены назначение предохранителей, их позиционный номер и номинал.

Третий блок установлен не на всех моделях. Расположен под капотом ближе к решетке радиатора.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Этот блок так же дополнительно устанавливается, но не на все модели. Блок VSC имеет два реле и один предохранитель.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блок №5 реле в приборной панели

Этот блок закрыт в приборной панели. Для доступа к нему нужно снять воздуховод с правой торпеды и бардачек. Вот несколько фотографий расположения этого блока.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Расшифровка предохранителей в Королле

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Что свидетельствует о выходе из строя предохранителя

В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.

Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.

При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.

Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.

Правила контроля работоспособности и замены предохранителей

Исправность предохранителей можно проверить при помощи мультиметра. Это можно сделать в режиме «прозвонка» либо «диод», а также в режиме измерения сопротивлений на самом нижнем пределе. Проверку исправности предохранителей необходимо производить только на извлеченном из блока предохранителе.

Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

Заменять неисправный предохранитель можно только на исправный такого же номинала. Допускается кратковременная установка предохранителя номиналом до 50% больше требуемого. Во избежание воспламенения электропроводки не допускается установка так называемых «жучков», тем более, всевозможных скрепок и т.п.

В случае если контактные группы предохранителей оплавлены, разрушены или сильно изношены, требуется агрегатная замена блока предохранителей в сборе.

Инструкция по замене предохранителей

Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Читайте также:  Лада веста троит двигатель загорелся чек

Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.

Если новый установленный прибор сразу после замены выходит из строя, необходимо проверить все защищаемые им электрические цепи. Вполне возможно, что в цепи имеется короткое замыкание. Номинальный ток плавкой вставки указывается маркировкой на её корпусе. Вставки одной мощности имеют свой цвет и при замене спутать их довольно трудно.

Автомобили Toyota Corolla E120-E130 имеют в цепях электрооборудования 5 узлов с защитными приборами и реле. Два блока расположены в салоне машины, а три в моторном отсеке. В салоне расположены блоки под номерами 2 и 5. Для доступа к блоку №2 снимают крышку мини-ящичка, он располагается на панели в районе левой ноги водителя. №5 находится за решёткой воздуховода на торпеде с правой стороны автомобиля Toyota Corolla.

В моторном отсеке Toyota три блока расположены следующим образом. №1 находится с левой стороны по ходу движения ближе к лобовому стеклу, №4 установлен с правой стороны возле стойки передней подвески. №3 расположен возле радиатора системы охлаждения двигателя. Все они закрываются пластмассовыми крышками, на обратной стороне которых имеется нумерация предохранителей и обозначение защищаемых цепей.

В моделях Toyota Corolla выпуска 2008 года защита электрооборудования располагается всего в двух узлах. Их располагают следующим образом. Один в салоне автомобиля возле ног водителя, у нижнего основания дверцы, а второй расположен в моторном отсеке, недалеко от воздушного фильтра.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Узел в подкапотном пространстве обслуживает все потребители больших токов и токовые реле. Узел с защитными вставками, который находится в салоне, обслуживает все электрические устройства с небольшой токовой нагрузкой. Эти узлы имеют схожую конструкцию и состоят из нескольких частей. Это релейная часть, блок с защитными вставками и гнезда с запасными вставками.

Современные автомобили Toyota Corolla имеют сложную схему электрооборудования. Поэтому серьёзно взвесьте свои возможности перед тем, как приступить к устранению неисправностей.

Предохранитель прикуривателя может перегореть в любой момент, поэтому нужно знать, как снимать и заменять данную деталь. Также для этого необходимо иметь пинцет, тряпку и сменные комплектующие, чтобы вовремя устранить неисправность и спокойно продолжить движение.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Автомобиль Toyota Corolla в кузове X (E140/E150) выпускалась в 2007, 2008, 2009, 2010, 2011, 201 и 2013 годах. Автомобиль зарекомендовал себя как надёжный седан. Однако, даже у надёжных автомоиблей бывают поломки, для устранения которых нужно знать расположение всех блоков, предохранителей и реле в автомобиле.

Блоки управления и реле в салоне Toyota Corolla X

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блок предохранителей в салоне

Для доступа к блоку предохранителей в салоне нужно заглянуть под панель возле левой ноги водителя (на автомобилях с левым рулём) и возле правой ноги водителя (для автомобилей с правым рулём).

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Будет видно блок, который закрыт крышкой. Для открытия крышки нужно потянуть за фиксатор.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Сняв крышку будет видно предохранители.

Назначение предохранителей в салоне

Для доступа к дополнительным предохранителям и реле необходимо снять ящик для мелких предметов (на автомобилях с левым рулём).

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

На автомобилях с правым рулём нужно снять бардачок.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блок выглядит следующим образом:

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блок реле №1

Блок реле №1 находится за центральной консолью. На схеме в начале страницы он изображён под номером 7.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блок реле в салоне №2

Блок реле №2 находится за центральной консолью. На схеме в начале страницы он изображён под номером 7.

Расположение и назначение блоков под капотом Toyota Corolla X

На автомобилях Toyota Corolla под капотом размещается масимум 8 блоков, и в зависимости от типа двигателя (бензиновый или дизельный), а также в зависимости от расположения руля их количество и место размещения может отличаться.

На автомобилях с левым рулём блоки размещаются следующим образом:

На автомобилях с правыми рулём блоки размещаются следующим образом:

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Второй вариант блока предохранителей

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Дополнительный блок реле

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Есть вопросы? Вы так и не решили проблему?

Приглашаю к обсуждению вашей проблемы в комментариях. Мы поможем вам решить вашу проблему с ремонтом автомобиля.

Поделитесь статьей в социальных сетях

Схемы и назначения контактов

Предохранители и реле

У данной публикации нет комментариев.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

🏁Расположение и назначение предохранителей на Toyota Corolla 150

Плавкие предохранители на Тойоте Королла 150, расположенные в монтажных коробках в салоне и моторном отсеке, обеспечивают защиту электрического оборудования и коммутационных жгутов проводки от короткого замыкания.

Водитель может самостоятельно обнаружить вышедший из строя элемент и отремонтировать автомобиль в дорожных условиях. Схема установки предохранителей зависит от года выпуска и конструктивных особенностей машины.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители на Toyota Corolla 150 находятся в нескольких монтажных блоках (вне зависимости от расположения рулевого управления):

Назначение плавких элементов

Применяемые на Corolla 150 предохранители относятся к ножевому типу, в блоках встречаются элементы типа А (с прозрачным корпусом и S-образной перемычкой) и модели В/С (рассчитанные на повышенную нагрузку).

Детали оборудованы нитью из легкоплавкого металла, рассчитанной на номинальное значение силы тока. При подключении повышенной нагрузки (например, коротком замыкании) перемычка плавится, разрывая положительный контакт питания (отрицательные выводы источников тока и потребителей подключены к кузову автомобиля).

Блоки предохранителей на Corolla 150

Помимо основных блоков, находящихся в салоне и под капотом, имеются коробки реле:

Расположенные в салонном отсеке

Номинал и расшифровка предохранителей, расположенных в салоне автомобиля 2007 г. выпуска:

Элементы перечислены начиная с верхнего ряда слева направо, количество предохранителей зависит от уровня оснащения машины.

Читайте также:  Усиленная верхняя правая опора подушка двигателя лада веста

Некоторые системы защищены несколькими элементами, не допускающими коротких замыканий в силовой цепи и в жгутах блока управления. В этом случае при отказе оборудования потребуется проверить оба предохранителя.

Под джойстиком управления зеркалами предусмотрена крышка, под которой находятся предохранители:

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

В моторном отсеке расположены элементы (от левого ряда сверху вниз):

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Дополнительные реле

Под капотом на Corolla E150 находятся реле:

Есть ли различия между старой моделью и рестайлингом

Разница между электрическими цепями и расположением блоков на машинах Е150 раннего и позднего типов отсутствует. Следует учитывать дополнительные электрические компоненты, введенные после рестайлинга, и корректировку номинала предохранителей.

Почему могут выйти из строя защитные элементы

Причины повреждения плавких защитных элементов электрических цепей:

В чем выражается поломка предохранителя

Основные признаки выхода из строя предохранителя:

Правила демонтажа

Снятие неисправного предохранителя осуществляется при заглушенном двигателе и вынутом из замка зажигания ключе, отсоединять батарею не требуется.

Для замены части реле требуется частичная разборка конструкции машины, перед началом работ надо отключить отрицательный полюс аккумулятора от бортовой сети.

Необходимые инструменты

Чтобы снять ножевой предохранитель типа А, необходимо использовать пинцет, который находится в распределительной коробке в моторном отсеке.

Элементы типа В или С извлекаются пальцами, для открытия крышек блоков инструмент не требуется.

Запрещается вытаскивать перегоревшие вставки отвертками или плоскогубцами, поскольку возможно повреждение контактных пластин или корпуса монтажного блока.

Инструкция по замене предохранителей и реле

Чтобы поменять предохранитель прикуривателя на Corolla выпуска 2012 г., необходимо:

Для замены реле необходимо предварительно выяснить место установки распределительного элемента. Например, для снятия реле стартера на машинах сборки 2008 года потребуется демонтировать магнитолу и блок управления климатической установкой.

Корпус реле вынимают из посадочного гнезда рукой, аккуратно покачивая корпус из стороны в сторону.

На контактных пластинах в блоке не допускаются следы окисления или обгорания. После зачистки пластин и установки нового элемента производится проверка системы запуска двигателя.

Поделиться ссылкой

(Пока оценок нет)

Предохранители и реле Toyota Corolla (Е150), 2006 — 2013

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Общая схема электрики в салоне 1. Блок управления кондиционером; 2. Блок предохранителей / Блок управления электрооборудованием кузова; 3. Левый руль: Блок управления корректором фар; 4. Блок управления блокировкой руля; 5. Блок управления усилителем рулевого управления; 6. Усилитель транспондера ключа; 7. Блок реле №1; 8. Блок реле №2; 9. Распределительный блок; 10. Распределительный блок; 11. Реле стеклоочистителя; 12. Левый руль: Блок управления коробкой передач (Multi-mode); 13. Блок управления двигателем и коробкой передач; 14. Блок управления системой старт-стоп; 15. Блок управления интерфейсом мультимедиа; 16. Левый руль: Блок управления блокировкой селектора коробки передач; 17. Блок управления подушками безопасности; 18. Правый руль: Реле указателей поворота 1) Чтобы получить доступ к предохранителям, расположенным в салоне, нажмите на фиксатор.. 2) Снимите крышку блока.

Дополнительная плата реле.

Схема расположения подкапотного оборудования: 1. Блок управления двигателем; 2. Основной блок предохранителей и реле; 3. Реле свечей накала; 4. Блок управления вентилятором системы охлаждения; 5. Левый руль: Реле очистителей фар; 6. Блок управления форсунками (EDU); 7. Блок реле; 8. Бензин: Блок управления тормозной системой; 9. Дизель: Блок управления тормозной системой; 1) Для доступа к предохранителям и реле, расположенным в моторном отсеке, отожмите фиксатор.. 2) Снимите защитную крышку

Видео мануал по замене своими руками предохранителя прикуривателя на Королла E150

https://youtube.com/watch?v=j88MJWtO4Jc%3Fmodestbranding%3D0%26html5%3D1%26rel%3D0%26autoplay%3D0%26wmode%3Dopaque%26loop%3D0%26controls%3D1%26autohide%3D0%26showinfo%3D0%26theme%3Ddark%26color%3Dred%26enablejsapi%3D0

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

В автомобиле Тойота Королла 150 (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013) имеются два блока предохранителей. Первый расположен под панелью в салоне (предохранитель прикуривателя (№24), второй в моторном отсеке. Рассмотрены варианты с левым и правым рулем, модификаций с бензиновыми и дизельными двигателями.

Предохранители Toyota Corolla 150

Отказ предохранителей в автомобиле Тойота Королла 150 происходит по причинам:

При перегорании предохранителей необходимо проверить соответствующую цепь на предмет коротких замыканий и других нарушений электрооборудования, проконтролировать работоспособность обслуживаемых предохранителем устройств.

Если в Тойота Королла не работает какой-либо узел или электронный блок, следует проверить исправность предохранителя (предохранителей), который обслуживает данный узел. Для этого необходимо знать схему расположения предохранителей на соответствующих блоках. Блоки предохранителей Toyota Corolla 150 расположены в салоне и моторном отсеке.

Блоки предохранителей в салоне

Блок предохранителей А Toyota Corolla 150 находится под перчаточным отсеком слева от водительского сиденья. Расположение изображено на рисунке:

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

Блоки предохранителей и реле Toyota Corolla 150 и Аурис

Все предохранители в Королле 150. Отдельно выделим предохранители которые ищут чаще всего, такие как предохранитель прикуривателя, подогрева сидений и другие.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители в салоне Тойота Королла Е150

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители и реле под капотом Королла 150 и Аурис

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Разъём диагностики Тойота Королла 150, Аурис

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Где находятся предохранители и реле Toyota Corolla E150

Электрооборудование Toyota Corolla десятого поколения, в европейской версии, называемой E150, отличается умеренной для своего времени сложностью, разумной достаточностью и надёжностью. Разводка питания по потребителям осуществляется несколькими блоками реле и предохранителей, размещённых как внутри салона, так и в подкапотном пространстве.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блоки в салоне

Общий принцип коммутации цепей питания подобен всем прочим автомобилям – предохранители, защищающие схемы от перегрузок и коротких замыканий, а также реле, преобразующие управляющие сигналы в силовые, компактно группируются в несколько модулей.

Читайте также:  Что лучше дастер или лада веста кросс — АвтоТоп

Это упрощает как разводку цепей, так и поиск неисправностей.

Схема расположения

Блок салонных предохранителей находится под приборной панелью. Он закрыт крышкой с пластиковым фиксатором.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

На внутренней стороне крышки имеется схема с кратким описанием конкретных предохранителей и их цепей, а также номинальным током каждого.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Расположение предохранителей

Предохранители ножевого типа в количестве 31 штуки размещены в два ряда с указанием номиналов и цветовой кодировкой. В зависимости от варианта исполнения автомобиля некоторые могут не использоваться, но присутствовать, являясь запасными.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Более мощные приборы иной конструкции находятся под отдельной крышкой левее, их номиналы – 30 и 40 Ампер. Подогрев сидений применяется не на всех машинах.

Реле в салоне располагаются как в кластерах, так и отдельно. Реле зажигания (главное) стоит в блоке с мощными предохранителями слева под панелью, вместе с коммутаторами поворотов и отопителя.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Расположение верхнего блока предохранителей.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блоки реле

Два дополнительных блока реле расположены под консолью. Отсюда управляются стартёр, противотуманный свет и вспомогательные цепи. Для доступа снимается панель консоли.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Отдельно устанавливаются реле стеклоочистителей и те, которые встроены в управляющие модули под передней панелью.

Блоки под капотом

Наибольшее количество реле и предохранителей располагается в подкапотном пространстве.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Тут сосредоточено управление:

Некоторые цепи и устройства не используют централизованную организацию электропитания и выполнены в виде автономных модулей, разнесённых по моторному отделению.

Возможно также управление питанием одного и того же оборудования по различным цепям, когда предохранители и реле, отвечающие за какое-либо устройство, имеются в салонном и подкапотном блоках. Исправность одного из них не означает, что схема получает питание в полном объёме.

Основной блок реле и предохранителей находится в верхней части пространства под капотом между левым крылом и корпусом воздушного фильтра.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Основной блок предохранителей и реле

Сверху блок накрыт пластиковой крышкой на фиксаторе. Номиналы предохранителей тут в более широком диапазоне, от 7,5 до 140 Ампер, приборы выполнены в разных конструктивах.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Схема расположения также имеется на обратной стороне крышки. Для замены используется прилагаемый пластиковый пинцет.

Дополнительный блок содержит три или четыре реле для дизельного двигателя, они коммутируют пусковые накальные свечи. Расположен блок рядом с корпусом контроллера двигателя, справа от основного.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Возможна установка и отдельных мощных коммутаторов при комплектации автомобиля автономным отопителем и автоматической коробкой передач. Реле вентилятора системы охлаждения вынесено к основному радиатору.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Схема коммутации после рестайлинга практически не поменялась. Гораздо больше отличий существует при комплектации машин различными опциями.

Но в основном это учтено при организации в блоках резервных гнёзд, куда ставятся заглушки. Значительные отличия в компоновке коммутационных устройств также имеются между версиями с правым и левым рулём.

Тойота Королла 150 кузов предохранители и реле

Toyota Corolla Е150 выпускалась в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году и поставлялась по всему миру. За это время модель прошла рестайлинг. В некоторых регионах известна под названием Corolla Axio (Тойота Аксио) и Corolla Altis. В данном материале мы покажем расположение электронных блоков управления, подробно опишем предохранителей и реле Тойота Королла в 150 кузове с местами расположения блоков, их схемами и фото примерами исполнения исполнения. Выделим предохранитель прикуривателя.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Количество элементов в блоках и их назначение может отличатся от представленного. Сверяйте описание со своими схемами на защитной крышке блока.

Общая схема расположения блоков в салоне Королла 150

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Он находится в салоне под панелью с левой стороны.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Для доступа надо нажать на фиксатор крышки.

Пример назначения с крышки

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Фото — схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

За прикуриватель отвечает предохранитель номер 23 на 15А обозначенный как CIG.

Верхний отдел блока

Для доступа к нему надо убрать защиту панели для моделей с левым рулём.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Либо бардачок, для моделей с правым расположением руля.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Блок реле №2

Общая схема расположения блоков под капотом

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Устанавливается в левой части под копотного пространства.

Вариант 1

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Вариант 2

Пример схемы с крышки блока

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Рассмотрены автомобили 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Схема расположения предохранителей и реле в салоне фольксваген гольф 3.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Назначение предохранителей и реле.

Рассмотрены автомобили Golf 4, Bora, Jetta 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Внимание! Расположение и назначение предохранителей, реле может отличаться от вашего.

Где находится монтажный блок предохранителей.

Под капотом на плюсовой клемме аккумуляторной батареи расположены плавкие предохранители.

Для доступа для начала снимаем кожух, утапливая кнопки двух фиксаторов.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Затем отжав два фиксатора открываем крышку блока.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Монтажный блок реле включения насоса вторичного воздуха расположен в моторном отсеке на перегородке.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Реле указателей поворотов и аварийной сигнализации встроено в выключатель аварийной сигнализации.

Предохранители и реле в салоне фольксваген гольф 4, бора, джетта.

Блок предохранителей расположен на левой боковой стороне панели приборов.

Для доступа необходимо отверткой отжать крышку и снять ее.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

На внутренней стороне крышке нанесена схема расположения предохранителей и пинцет для извлечения.

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

Монтажный блок реле установлен под панелью приборов с левой стороны

Предохранители тойота королла 150 — где найти, замена, схемаПредохранители тойота королла 150 — где найти, замена, схема

1 — основная панель; 2 — дополнительная панель; К1 — реле звукового сигнала; К2 — коммутационное реле контакта «X»; K4 — реле топливного насоса; K5 — блок управления работой стеклоочистителя; k5 — блок управления обогревом сиденья переднего пассажира*; k6 — блок управления обогревом сиденья водителя*; k7 — размыкающее реле ламп сигнала торможения; k8 — реле прикуривателя*; k11 — реле света заднего хода и блокировки стартера; S37 — дополнительный предохранитель электростеклоподъемников*; S111 — дополнительный предохранитель противоугонной сигнализации; S114 — дополнительный предохранитель противоугонной сигнализации

Оцените статью!
