Реле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНК

Газель Бизнес – семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото – примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.

<!–

p, blockquote

1,0,0,0,0–>

Газель бизнесГазель бизнес

<!–

p, blockquote

2,0,0,0,0–>

  • Блок в салоне
  • Блоки под капотом
  • Инструкция Газель Бизнес

СодержаниеПоказать

Блок в салоне

<!–

h2

1,0,0,0,0–>

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

<!–

p, blockquote

3,0,0,0,0–>

Доступ к блокуДоступ к блоку

<!–

p, blockquote

4,0,0,0,0–>

Фото – схема

<!–

p, blockquote

5,0,1,0,0–>

Фото - схема блока предохранителей и реле в салоне Газель БизнесФото - схема блока предохранителей и реле в салоне Газель Бизнес

<!–

p, blockquote

6,0,0,0,0–><!–

p, blockquote

7,0,0,0,0–>

За работу прикуривателя отвечает предохранитель номер 21 на 20А.

<!–

p, blockquote

8,0,0,0,0–>

1 и 2 – запасные.

<!–

p, blockquote

9,0,0,0,0–><!–

p, blockquote

10,0,0,0,0–>

Блоки под капотом

<!–

h2

2,0,0,0,0–>

Блок управления двигателем

<!–

h3

1,0,0,0,0–>

Схема блока реле

<!–

p, blockquote

11,1,0,0,0–>

Схема блока с реле под капотом газель бизнесСхема блока с реле под капотом газель бизнес

<!–

p, blockquote

12,0,0,0,0–><!–

p, blockquote

13,0,0,0,0–>

  1. Реле топливного насоса
  2. Реле муфты вентилятора
  3. Главное реле

Реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.

<!–

p, blockquote

14,0,0,0,0–>

<!–

h3

2,0,0,0,0–>

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

<!–

p, blockquote

15,0,0,0,0–><!–

p, blockquote

16,0,0,0,0–>

Блок предохранителей под капотомБлок предохранителей под капотом

<!–

p, blockquote

17,0,0,1,0–><!–

p, blockquote

18,0,0,0,0–>

Блок предохранителей на автомобилях без ABS

<!–

p, blockquote

19,0,0,0,0–>

  1. 90А Световая цепь и плюсовая цепь генератора
  2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Читайте также:  Наизнанку. Меняем салон редакционной Lada Vesta! — КОЛЕСА.ру – автомобильный журнал

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

<!–

p, blockquote

20,0,0,0,0–>

  1. 40А Блок управления ABS
  2. 25А Блок управления ABS

Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

<!–

p, blockquote

21,0,0,0,0–>

Инструкция Газель Бизнес

<!–

h2

3,0,0,0,0–><!–

p, blockquote

22,0,0,0,0–> <!–

p, blockquote

23,0,0,0,1–>

Аналоги

Код для заказа:

Код для заказа:
,

Код для заказа:

Код для заказа:
,

Самые свежие позиции, появившиеся на сайте за последнюю неделю. Так же доступны в разделе Новинки

Реле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНКРеле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНК

Код для заказа:

Код для заказа:
,

Реле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНКРеле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНК

Код для заказа:

Код для заказа:
,

AVTOELECTRICA

Характеристики

Параметры

Территория отгрузки

Другие склады и магазины партнера

г. Люберцы, ул. Мира, д. 8-Б

г. Люберцы, д. Машково, Машковский пр-д, д.11 стр.2

г. Москва, ул. Кетчерская, д. 2а

г. Москва, 33 км. МКАД, Варшавское шоссе, д. 170 ‘Г’

г. Москва, 82 км. МКАД, Дмитровское шоссе, д. 163, стр. 6

г. Москва, ул. Рябиновая, владение 63Г

г. Королев, Ярославский проезд, д. 19

г. Москва, Хабаровская улица, д. 2

МО, Красногорский район, д. Гольево, ул Центральная С44, «Территория бетонного завода МОИС 1»

г. Екатеринбург, ул. Монтажников, д. 24/1

г. Нижний Новгород, Московское шоссе, д. 137Б

г. Новосибирск, Кировский район, ул. Петухова, дом 69В

452680, Республика Башкортостан, г. Нефтекамск, ул. Высоковольтная, д. 2″Е”

г. Пермь, ул. 2-я Красавинская, д. 70

г. Ижевск, улица Новоажимова, дом 7/10

Республика Башкортостан, г. Уфа, ул. ул.Майкопская, д.18

г. Москва, Каширское шоссе, д. 53, к. 1

Читайте также:  Как снять коробку передач на Lada Vesta своими руками » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA

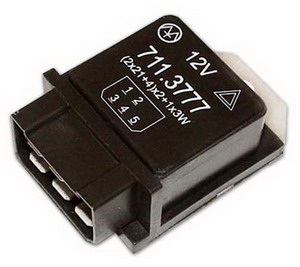

Прерыватель указателей поворота и аварийной сигнализации 711.3777

Применяемость – “Газель”, “Соболь”, “Волга”

Технические характеристики:
  – номинальное напряжение, В – 12
  – номинальный  нагрузка, W – (2х21+4)х2+1х3
  – масса, г – 40
  – габаритные размеры, мм – 65x42x23

 Использована информация: ЗАО “Энергомаш”

Техническая информация

#
Реле поворота

Реле поворота: основа световой сигнализации автомобиля

Все транспортные средства должны оборудоваться световыми указателями поворота, работающими в прерывистом режиме. Правильную работу указателей поворота обеспечивают специальные реле-прерыватели — все об этих приборах, их типах, конструкции и работе, а также о выборе и замене читайте в данной статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы
быстро получать список актуальных остатков.

Наличие товара на складах и в магазинах, а также цена товара указана
на 08.06.2023 18:00.
Представленные данные о запчастях и товарах на этой странице несут исключительно информационный характер.

642. 3747-05

Данные обновлены: 08.06.2023 в 16:23

Характеристики

Параметры

Территория отгрузки

Другие склады и магазины партнера

г. Люберцы, ул. Мира, д. 8-Б

г. Люберцы, д. Машково, Машковский пр-д, д.11 стр.2

г. Москва, ул. Кетчерская, д. 2а

г. Москва, 33 км. МКАД, Варшавское шоссе, д. 170 ‘Г’

г. Москва, 82 км. МКАД, Дмитровское шоссе, д. 163, стр. 6

г. Москва, ул. Рябиновая, владение 63Г

г. Королев, Ярославский проезд, д. 19

г. Москва, Хабаровская улица, д. 2

МО, Красногорский район, д. Гольево, ул Центральная С44, «Территория бетонного завода МОИС 1»

г. Екатеринбург, ул. Монтажников, д. 24/1

г. Нижний Новгород, Московское шоссе, д. 137Б

г. Новосибирск, Кировский район, ул. Петухова, дом 69В

452680, Республика Башкортостан, г. Нефтекамск, ул. Высоковольтная, д. 2″Е”

Читайте также:  Как сделать сброс и инициализацию ЭБУ, обучить кнопки на руле

г. Пермь, ул. 2-я Красавинская, д. 70

г. Ижевск, улица Новоажимова, дом 7/10

Республика Башкортостан, г. Уфа, ул. ул.Майкопская, д.18

г. Москва, Каширское шоссе, д. 53, к. 1

Артикул: 642.3747-05
Реле поворота ГАЗель Next, Бизнес АЭНК-К
Производитель: Калужский завод электронных изделий
Система автомобиля: Электрооборудование, ..Электрооборудование

Техническая информация

#
Реле поворота

Реле поворота: основа световой сигнализации автомобиля

Все транспортные средства должны оборудоваться световыми указателями поворота, работающими в прерывистом режиме. Правильную работу указателей поворота обеспечивают специальные реле-прерыватели — все об этих приборах, их типах, конструкции и работе, а также о выборе и замене читайте в данной статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы
быстро получать список актуальных остатков.

Наличие товара на складах и в магазинах, а также цена товара указана
на 08.06.2023 18:00.
Представленные данные о запчастях и товарах на этой странице несут исключительно информационный характер.

711. 3777-04

Изображение 1, 711.3777-04 Реле поворота ГАЗ-3302, 2217 ЭМИзображение 1, 711.3777-04 Реле поворота ГАЗ-3302, 2217 ЭМ

Изображение 1, 711.3777-04 Реле поворота ГАЗ-3302, 2217 ЭМИзображение 1, 711.3777-04 Реле поворота ГАЗ-3302, 2217 ЭМ

Реле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНКРеле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНК

Реле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНКРеле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНК

Реле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНКРеле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНК

Данные обновлены: 08.06.2023 в 16:42

Реле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНКРеле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНК

Реле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНКРеле поворота газель и реле на аварийку ГАЗеля Next, Бизнес АЭНК
