Авто

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Передняя подвеска ⭐⭐⭐⭐⭐ – выгодные цены в магазине Am-Parts. Наш телефон 🔔 в Москве 8 (495) 136-66-46

В данном разделе Вы можете купить оригинальные Детали передней подвески: рычаги и сайлентблоки, стойки стабилизатора, шаровые производства VAG, а также детали производства TRW (Германия), Lemforder (Германия). Если Вас интересуют запчасти других производителей, мы будем рады помочь Вам в их подборе и приобретении.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: TRW (Германия). Модель: Volkswagen Tiguan 2007-2011.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: LEMFORDER (Германия). Модель: Volkswagen Tiguan 2007-2011. Аналог оригинальной детали VAG: 1K0407182.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: VAG (Оригинальная деталь). Модель: Volkswagen Tiguan 2007-2011.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: TRW (Германия). Модель: Volkswagen Tiguan 2007-2011. Аналог оригинальной детали VAG: 3C0199231E.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: LEMFORDER (Германия). Модель: Volkswagen Tiguan 2007-2011. Аналог оригинальной детали VAG: 3C0199231E.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: LYNXauto (Япония). Модель: Volkswagen Tiguan, 2007-2011.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: LEMFORDER (Германия). Модель: Volkswagen Tiguan 2007-2011. Аналог оригинальной детали VAG: 1K0411315R.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: TRW (Германия). Модель: Volkswagen Tiguan 2007-2011. Аналог оригинальной детали VAG: 1K0411315R.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: LEMFORDER (Германия). Модель: Volkswagen Tiguan 2012-2016.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: TRW (Германия). Модель: Volkswagen Tiguan 2007-2011. Аналог оригинальной детали VAG: 1K0407366C.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: LEMFORDER (Германия). Модель: Volkswagen Tiguan 2007-2011. Аналог оригинальной детали VAG: 1K0407365C.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: TRW (Германия). Модель: Volkswagen Tiguan 2007-2011. Аналог оригинальной детали VAG: 1K0407365C.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: SKF (Швеция). Модель: Volkswagen Tiguan 2012-2016.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: MONROE (США). Модель: Volkswagen Tiguan 2012-2016.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: BOGE (Германия). Модель: Volkswagen Tiguan 2012-2016.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: NTN-SNR (Франция-Япония). Модель: Volkswagen Tiguan 2012-2016.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Производитель: SACHS (Германия). Модель: Volkswagen Tiguan 2012-2016.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Аналог оригинальной детали VAG- 5Q0411315A.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Владельцы современных средств передвижения должны понимать, что осмотр передней подвески железного коня должен осуществляться регулярно. Не стоит дожидаться момента, когда проблемы в механизме начнут проявляться стуками и скрипами. Часто характерные звуки свидетельствуют о необходимости замены сайлентблоков и шаровых опор – запчасти вышли из строя. Для того чтобы подобрать подходящую для конкретной модели деталь, не обязательно посещать специализированную торговую точку – для этого достаточно стать клиентом надежного интернет-магазина. В каталоге представлен ассортимент продукции для кроссовера Volkswagen Tiguan 2007-2011 г.в.

Запчасти на последние модели данной марки вы можете просмотреть здесь

СодержаниеПоказать

Снятие и установка амортизационной стойки Шасси. Передняя подвеска. Фольксваген Тигуан 1

Отвернуть ступичный болт. Снять колесо. Отвернуть шестигранную гайку -стрелка- стойки стабилизатора от амортизационной стойки.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

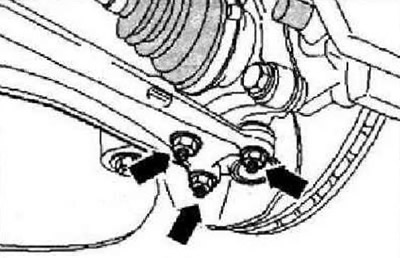

Открутить гайки -стрелки-. Отсоединить треугольный рычаг от шаровой опоры и соответственно от поворотного кулака. Извлечь внешний шарнир приводного вала из ступицы колеса. Проволокой подвязать к кузову приводной вал.

Инструкция: Приводной вал не должен свешиваться вниз, поскольку это приведет к повреждению внутреннего шарнира.

Снова привинтить шаровую опору к треугольному рычагу.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Домкрат для двигателей и агрегатов трансмиссии -V.A.G 1383 А- вместе с опорным креплением -Т10149- привинтить к ступице колесным болтом.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

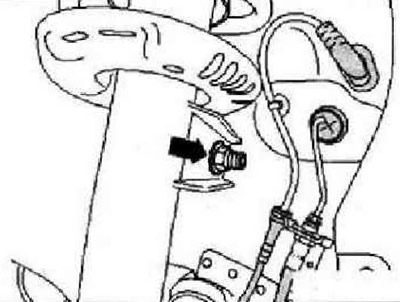

Отвернуть болт, соединяющий поворотный кулак и амортизационную стойку -стрелка-.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

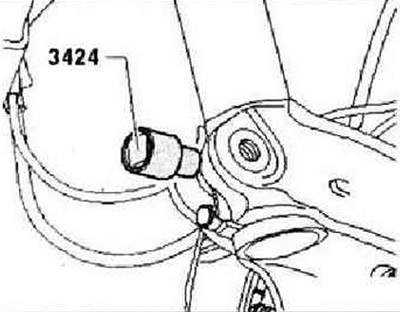

В разрез поворотного кулака вставить распорку -3424-.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Повернуть её ключом с храповым механизмом на 90° и извлечь ключ из распорки -3424-. Рукой нажать на тормозной диск в направлении амортизационной стойки. В противном случае возможен перекос амортизационной стойки в отверстии поворотного кулака. Вывести стойку амортизатора из отверстия поворотного кулака, потянув его вниз. Поворотный кулак необходимо опускать с помощью домкрата для двигателей и агрегатов трансмиссии -V.A.G 1383 А- до полного выхода стойки амортизатора из отверстия поворотного кулака. Поворотный кулак подвязать проволокой к подрамнику. Убрать домкрат для двигателей и агрегатов трансмиссии -V.A.G 1383 А- из-под поворотного кулака.

Только при снятии левой амортизаторной стойки

Снять поводки щеток стеклоочистителей -1-.

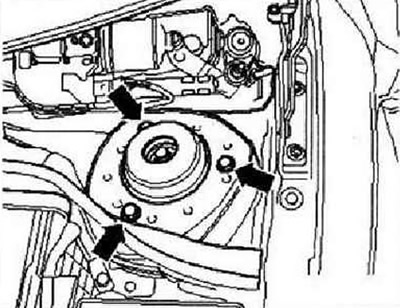

Снять обшивку водоотводящего короба. Отвернуть шестигранные болты верхней опоры амортизатора -стрелки- и снять амортизационную стойку.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Амортизаторы для Фольксваген Тигуан

Volkswagen Tiguan производится с 2007 года. В июле 2011 года произошел рестайлинг Tiguan, а в конце 2015 появилось уже новое поколение этого кроссовера. Все эти автомобили комплектовались двигателями 1.4, и 2.0 TSI и 2.0 TDI, только различных модификаций, но по большому счету амортизаторы для этих автомобилей отличались лишь от характеристик подвески. Так как ходовая именно Тигуан первого поколения требуется в замене амортизационных стоек, а для Тигуан 2 такая проблема пока еще не актуальна, то рассмотрим вопрос какие амортизаторы поставить на VW Tiguan I. Поскольку хотя изначально его подвеска в меру упругая, но со временем стает излишне мягкой.

Читайте также:  Какие стойки стабилизатора лучше поставить на Lada Vesta » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA

Производитель указывает довольно много оригинальных номеров детали, что по своей сути одно и тоже, разнообразие каталожных номеров зависело от комплектации авто и страны производителя (Европа, США, Россия). При подборе аналогов з/ч можно использовать любой из них. Делятся только на задние или передние. Следует подчеркнуть, что как спереди, так и сзади устанавливаются газо-масляные, исключением может быть только редкая версия автомобиля с амортизаторами с электронной регулировкой. Из-за дороговизны данной версии многие владельцы переоборудуют автомобиль на стандартные амортизаторы. Производство амортизаторов на Тигуан в оригинальной упаковке VAG осуществляет фирма Sachs .

Замена передних амортизаторов (с фото)

Отчет о замене передних амортизаторов, со снятием поворотного кулака. Поворотный кулак снимался для последующего облегчения сборки, т.к. при установленном поворотном кулаке бывает проблемно вставить в него стойку. Здесь проблема возникла, стойка не входила до конца в кулак. Где-то на 1 см до конца она стопорилась и ни как дальше не заходила. Вставлять пытались поддомкрачивая поворотный кулак в стойку, но на этом 1 см, начинал уже подниматься кузов авто, разгружаю основной домкрат и страховочную подставку, и не подлезть чтобы чем-нибудь хорошо ударить. Если делать по эльзе, т.е не снимая поворотный кулак, а делать так в принципе можно, т.к. по своему опыту знаю, что проблем со вставкой стойки в кулак может и не быть, тогда надо пропустить шаги со снятием тормозного суппорта, тормозного диска и рулевого наконечника, а также после извлечения шруса из ступицы надо обратно привернуть рычаг к шаровой опоре.

Поддомкрачиваем автомобиль и снимаем колесо.

С помощью 12-гранной головки на 24 ослабляем ступичный болт. Для облегчения этого процесса нужно чтобы кто-то удерживал нажатой педаль тормоза, либо вставить распорку между сиденьем и нажатой тормозной педалью, ну и вороток подлиней использовать. Если болт ослабляется когда автомобиль стоит на колесах, то максимум его можно отвернуть на 90 град иначе может быть поврежден ступичный подшипник. (при сборке болт заменить , номер WHT005437, момент затяжки для болта с оребрением 70 Нм + когда автомобиль будет стоять на колесах довернуть на 90°, если без оребрения, то 200 Нм + довернуть на 180° когда автомобиль будет стоять на колесах.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Удерживая палец стойки стабилизатора насадкой spline М6, ключом на 18 отворачиваем гайку крепления стойки стабилизатора к амортизаторной стойке (при сборке гайку заменить, номер N0150816, момент затяжки 65 Нм).

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Извлекаем стойку стабилизатора из амортизаторной стойки. Для облегчения этого процесса необходимо немного поддомкратить поворотный кулак.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Вынимаем тормозной шланг из держателя, и проводку датчика абс/износа тормозных колодок. Отсоединяем разъем от датчика абс.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Использую головку на 21, отворачиваем два болта крепления тормозной скобы к поворотному кулаку. Снимаем скобу в сборе с тормозным суппортом и колодками и откладываем в сторону так чтобы не был натянут тормозной шланг (момент затяжки 200 Нм).

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

С помощью torx T25 отворачиваем винт крепления тормозного диска и снимаем тормозной диск. Диск снимался для облегчения веса, можно и не снимать. (момент затяжки 4 Нм)

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

С помощью головки на 18 отворачиваем гайку крепления рулевого наконечника к поворотному кулаку, но не до конца, чтобы при выпрессовке пальца не повредить резьбу. Затем используя съемник выпрессовываем палец рулевого наконечника, до конца отворачиваем гайку и вынимаем рулевой наконечник из поворотного кулака. (при сборке гайку заменить, номер N90635001, момент затяжки 50 Нм)

Читайте также:  Какая коробка лучше: автомат робот, вариатор или DSG » Лада.Онлайн

Задние амортизаторы Тигуан I

Задние амортизаторы на Tiguan также имеют множество оригинальных номеров. Для поиска замены можно использовать любой, кроме версии с адаптивной регулировкой. Левый и правый амортизаторы задней оси на подвеске стандарт и спорт одинаковые, а вот с электронной регулировкой имеют разные артикулы. Ниже в таблице приведены оригинальные номера и характеристики задних амортизаторов VW Tiguan.

Какие стойки лучше поставить на Volkswagen Tiguan?

При вопросе какие стойки на Тигуан со стандартной подвеской, будут самые хорошие, зачастую выбирают именно из трех фирм: Лемфердер, Сакс или Каяба. И последний вариант предпочитаю чаще, одним из аргументов является не только хорошее качество, но и то, что при установке амортизатора KYB на передней подвеске не будет отбоев. Правда их оригинал купить достаточно проблематично (много подделок). Именно поэтому, бывалые автовладельцы все же предпочитают амортизаторы от SACHS, она зарекомендовали себя, как вполне приемлемые для городской местности, в меру жесткие и в меру мягкие, по приемлемой цене и сроку службы. Правда есть небольшой отбой на лежачих полицейских, у калужского Тигуана, из-за недостаточной длины штока.Следующими по популярности масляные амортизаторы Boge , обладающие повышенной износостойкостью и газомаслянные Лемфердер.А вот Fenox или Febi в основном рассчитаны на водителей с ограниченным ремонтным бюджетом и покупают только в редких случаях, ведь их качество не оправдывает затраченной стоимости и сил на замену.

Калужский Тигуан с двигателем 2.0 TSI и спортивной подвеской отлично сочетается с амортизаторами Koni Sport (ном. передних 8741-1488, задние под номером 8040-1395). По отзывам многих владельцев они действительно живучие, а что самое главное могут регулировать жесткость, которая в процессе эксплуатации падает. Чтобы было ощущение новых стоек достаточно каждые 20 тыс км добавлять по 15%.

Аналоги передних амортизаторов для Tiguan I

На данную модель предлагают довольно широкий выбор заменителей для обычного типа, а вот с электронными амортизаторами, сложнее, кроме оригинала можно поставить только вариант от Монро. В таблице ниже представлены возможные аналоги.

Отметим отдельно и владельцев Тигуана произведенного на заводе в Калуге, так как абсолютно все испытывают трудности при подборе неоригинального амортизатора. У большинства после замены при раскачивании или проезде по ямах появляется неприятный отбой, который в итоге станет виновником быстрого выхода из строя амортизационной стойки. У европейского и русского Фольксваген Тигуан длина штока переднего амортизатора отличается по высоте пружины, у немца она короче на 1 см. Поэтому при выборе аналога обращайте внимание на длину штока.

Заметьте, что неоригинал это общие амортизаторы для всей платформы PQ35 (сюда относится А3, Йети, Туран, Пассат, Гольф) и на многих, кроме Пассат и Туран, шток короче. А от этого, если поставить их на Тигуан, они стучат на ямах. Но как выход из ситуации люди или ставят шайбы если позволяет длина резьбового участка, или изготавливают удлинители штока, чего делать не рекомендуется. Чтобы не было отбоев на передней стойке рекомендуют брать либо оригинал, либо аналог предназначенный для установки на Фольксваген Туран, шток которых как раз на один сантиметр длиннее. А вот вариант с установкой пружин покороче, зачастую и вовсе не рассматривают. Ведь тогда произойдет уменьшение просвета, который так хотят всегда увеличить владельцы европейского или американского VW Tiguan.

Домкрат для двигателей и агрегатов трансмиссии -V.A.G 1383 А- вместе с опорным креплением -Т10149- привинтить к ступице колёсным болтом. Вставить амортизаторную стойку в поворотный кулак и зафиксировать её с помощью болта с внутренним многогранником и новой гайки. Конец болта с внутренним многогранником должен быть обращён к передней части автомобиля. Извлечь распорку -3424-. Обе стрелки на верхней опоре стойки -стрелки- должны быть направлены параллельно продольной оси автомобиля. Снять поддерживающую проволоку с поворотного кулака.

Читайте также:  Моя программа предназначена для помощи пользователям, обеспечивая при этом безопасность и соблюдение этических норм письма

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Осторожно приподнимать домкратом поворотный кулак до тех пор, пока нельзя будет вкрутить болты -стрелки-, соединяющие амортизационную стойку с чашкой. При необходимости для вкручивания болтов использовать лестницу, например стремянку -VAS 5085-. Затянуть болты крепления верхней опоры амортизатора -стрелки-. Снять опорное крепление -Т10149-. Затянуть болт крепления амортизационной стойки в поворотном кулаке -стрелка-. Открутить гайки -стрелки-. Вставить приводной вал в ступицу колеса. Установить на треугольный рычаг шаровую опору вместе с поворотным кулаком. Привинтить шаровую опору к треугольному рычагу -стрелки-.

Инструкция: Проверить отсутствие повреждений и заломов на пыльнике.

Инструкция: Автомобиль при этом не должен стоять на колесах, поскольку в противном случае будут повреждены ступичные подшипники.

Установить крышку водоотводящего короба. Установить поводки щеток стеклоочистителей. Дальнейшая установка осуществляется в обратной последовательности. Установить колесо и затянуть болты его крепления.

Аналоги задних амортизаторов для Tiguan I

Оригинальные задние амортизаторы довольно надежны, но дороговаты. На рынке достаточно заменителей, поэтому не составит труда выбрать достойную альтернативу. Только для версии с электронной регулировкой придется раскошелится на оригинал, т.как аналогов на рынке нет. В таблице ниже приведены популярные аналоги, с подбором которых нет таких проблем как с передними стойками.

«Экономичный» метод замены амортизаторов.

Отчетов о замене амортизаторов в сети не мало. Есть на нашем форуме ( тут ). К сожалению, картинки пропали. Есть совершенно замечательный отчет тут. В нем можно прочитать про подробности и тонкости, я же сфокусируюсь на том, как провел замену конкретно я.

Работа выполнялась на лужайке рядом с гаражом

, без подъемника. К “профи” себя не отношу, т.е. если сделал я, сделает любой, привыкший хотя бы иногда крутить гайки на своем авто.

Во всех отчетах почему-то снимают амортизатор вместе с кулаком. Это влечет за собой большое количество откручиваемых гаек и снимаемых деталей. Не претендуя на авторство, предлагаю на суд соклубников более “экономичный” способ – снятие амортизатора прямо на машине, без снятия кулака.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Надежно (используя подставки) вывешиваем передок (т.е. висеть должны ОБА передних колеса). Это разгрузит стабилизатор поперечной устойчивости и позволит легко снять стойки стабилизатора. Для их снятия нужен накидной ключ на 18 и бита spline М8. Снимаем.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Используя дополнительный домкрат, поддомкрачиваем стойку и максимально сжимаем пружину, уперев домкрат в нижний рычаг в области шаровой опоры. Одеваем на сжатую пружину стяжки. Стяжки еще немножко подтягиваем. Опускаем домкрат вместе со стойкой и кулаком, но не до конца. Должно получиться примерно так:

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Да, да. Все это навеяно темой уважаемого titanik , о замене опорных подшипников.

Откручиваем болт, фиксирующий амортизатор в кулаке. Нужны ключ на 18 и бита spline M14. Битой удерживаем болт от проворачивания, ключем откручиваем гайку.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Для разжимания кулака, сделал из болта М10 приспособу, обточив болт болгаркой до формата примерно 6х10.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Вставляем приспособу в область, где был болт и поворачиваем на 90град., разжав тем самым крепление амортизатора в кулаке. Откручиваем три болта, крепящие опору стойки. Окончательно опускаем дополнительный домкрат, опуская стойку максимально вниз. Вверху (между чашкой крепления и опорой) должен образоваться изрядный зазор. Расшатываем стойку в кулаке, и, используя этот зазор, выдергиваем ее из кулака вверх.

Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)Схема ЕТКА Volkswagen Подвеска;Амортизатор (Передняя ось, рул. управление) для Volkswagen Tiguan 2009 (Европа)

Собственно, все. Дальнейшее очевидно, а сборку ведем в обратном порядке.

Передние амортизаторы для Тигуан I

Оригинальные передние амортизаторы для отличаются лишь номерами артикулов в зависимости от того какая стоит подвеска — стандартная, спортивная или адаптивная (происходит электронная регулировка). Левый и правый амортизаторы не имеют отличий. А еще номера могут отличаться по буквенному окончанию в зависимости от страны поставки. При подборе аналогов можно использовать любой оригинальный номер, кроме версии с электронной регулировкой амортизаторов. В таблице ниже приведены оригинальные номера передних амортизаторов и их технические характеристики.
