№Расшифровка реле№Описание предохранителейТок, АРозетки 12 В / Предохранитель прикуривателя Тигуан 2
СодержаниеПоказать
Панель для быстрого выбора категории
прикуриватель и розетки
управление двигателем + бензонасос
сигнал + штатная сигнализация
стартер + генератор
быстрый поиск – выберите одну, или несколько категорий и мы выделим всё что относится к этой системе в таблицах ниже

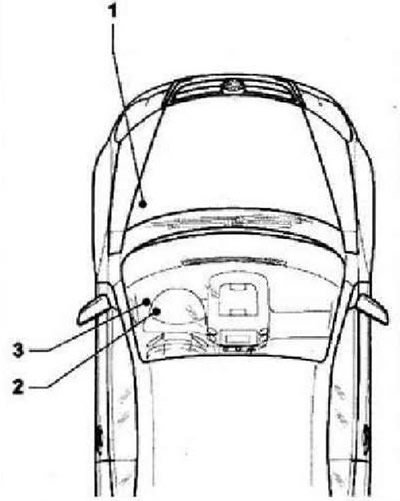

Расположение реле и предохранителей на Volkswagen Tiguan 1 поколения, выпущенные в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 году.
2.Коммутационный блок предохранителей.
3.Блок предохранителей в салоне.
Монтажный блок расположен в нижней части панели управления со стороны водителя. Для доступа к блоку необходимо снять перчаточный ящик.
Предохранитель прикуривателя Фольксваген Тигуан
Реле расположены на обратной стороне блока предохранителей.
Блок предохранителей находится под вещевым отсеком в пространстве для ног на стороне водителя.
Снятие и установка блока предохранителей
Блок предохранителей находится под передней панелью, в пространстве для ног на стороне водителя. Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять накладку в пространстве для ног водителя. Выкрутить крепежные винты -стрелки- и вытянуть блок предохранителей -1- вниз с держателя.
Установка в обратной последовательности. Подсоединить блок предохранителей вначале на правой стороне держателя. Развернуть затем блок предохранителей на левой стороне до упора в верх и прикрутить его двумя болтами крепления. Момент затяжки болтов крепления: 2,5 Нм.
Блоки реле
Блоки реле находятся под вещевым отсеком в пространстве для ног на стороне водителя.
Снятие и установка блока реле на передней панели
Отсоединить АКБ. Снять накладку слева на стороне водителя.
Только автомобили с парковочным ассистентом
Снять блок управления парковочного ассистента-J791-.
Все

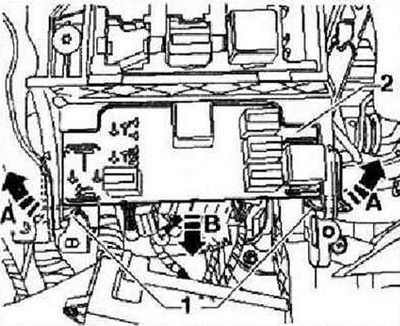

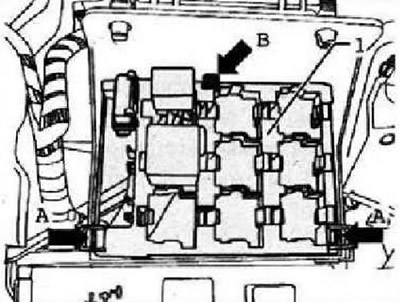

Разблокировать фиксаторы -стрелки А- и слегка извлечь блок реле -1- вниз из держателя. Отклонить блок реле -1- под зажимом -стрелка В-. Разблокировать разъемы на обратной стороне блока реле -1-. Извлечь блок реле -1- из автомобиля.
Установка осуществляется в обратной последовательности.
Снятие и установка блока реле на блоке управления бортовой сети

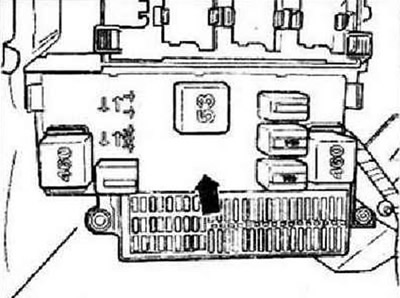

Блок реле на блоке управления бортовой сети, передняя панель слева -стрелка- находится под передней панелью слева.
Инструкция: Блок управления бортовой сети -J519- и блок реле на блоке управления бортовой сети, передняя панель слева образуют единый узел и не могут быть разделены. При замене блока управления бортовой сети -J519- или блока реле, необходимо провести работу “Кодирование блока управления бортовой сети -J519-” для считывания сохраненных в блоке управления кодировок.

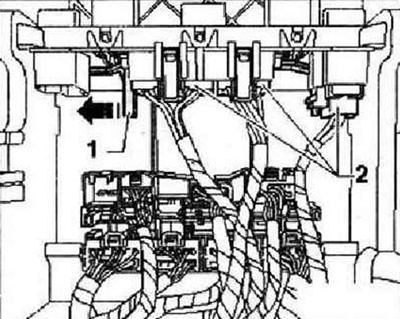

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять панель предохрани гелей. Передвинуть предохранительный фиксатор -1- штекеров блока реле на блоке управления бортовой сети -J519- в -направлении стрелки-.
Инструкция: Штекеры блока реле на блоке управления бортовой сети -J519- можно снять только, если предварительно предохранительный фиксатор был переведен в положение “AUF”. Количество штекеров и реле зависит от комплектации автомобиля. Все штекеры можно установить только в одной позиции, следовательно, наносить маркировку на штекеры не требуется.

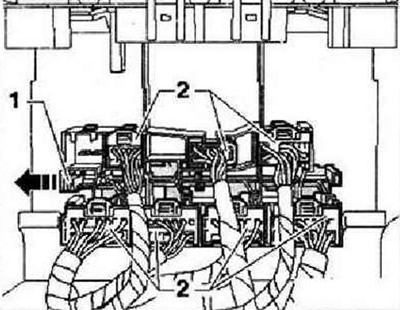

Разблокировать и отсоединить штекер -2-. Перевести предохранительный фиксатор -1- штекеров блока управления бортовой сети в -направлении стрелки- в положение “ОТКР”. Разблокировать и отсоединить штекер -2-.
Разблокировать блок реле на блоке управления бортовой сети -J519- -2-, расклипсовав стопорные язычки -1- в направлении -стрелки А- из держателя. Извлечь блок реле на блоке управления бортовой сети -J519- -2- в направлении -стрелки В- из держателя.
Читайте также: Лада вест кросс – Антикоррозийная обработка кузовных деталей и скрытых полостей
Инструкция: Предохранительный фиксатор можно установить в положение “ЗАКР” только в том случае, если все штекеры “правильно” установлены. После замены блока управления бортовой сети -J519- необходимо произвести его кодирование.
Volkswagen Tiguan (2006-2017) — блок предохранителей
Год выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Предохранитель прикуривателя (розетка) на Volkswagen Tiguan — это предохранитель 31 в блоке предохранителей в салоне автомобиля.
Локации
Моторного отсека
Он находится рядом с аккумулятором.
Тип 1
Схема блока предохранителей
Тип 2
Пассажирский салон
Коробка реле
Рассматриваем автомобиль Volkswagen Tiguan 1 поколения, выпущенные в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 году.

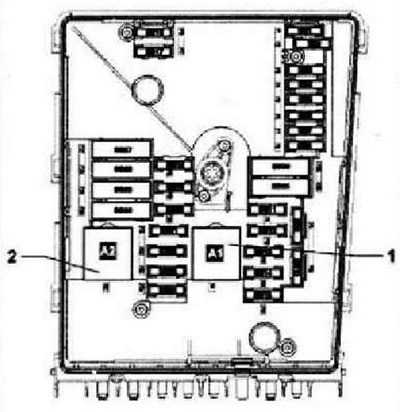

Монтажный блок расположен со стороны водителя возле АКБ. Блок разделен на 2 части, плавких вставок и основного блока.
Предохранители тигуан
Надежность работы бортовой электросети и подключенных к ней электроприборов обеспечивается развитой системой защиты, предотвращающей выход ее составных элементов из строя при коротких замыканиях, скачках напряжения, перегрузках и пр. Такая система представляет собой набор плавких вставок, сгруппированных по функциональному признаку и расположенных в разных местах автомобиля Предохранители тигуан.
Если у вас есть конкретные вопросы, задайте их нам в нашем Телеграм канале!
Важно! Разработчики «Тигуана» постоянно работают над его совершенствованием и достаточно часто меняют как назначение, так и места расположения отдельных предохранителей. В связи с этим достоверную информацию о том, где расположен тот или иной предохранитель, и какую цепь он в действительности защищает, можно получить только в сервисных центрах, обслуживающих автомобили концерна Volkswagen A.G.
Основные предохранители, защищающие электрические цепи бортовой электросети кроссовера Volkswagen Tiguan конструктивно размещаются в:
В салоне под приборной панелью «Тигуана» установлен блок реле и предохранителей, защищающих основные элементы электрической схемы:
- D – Блок реле и предохранителей 1.
- F – блок реле и предохранителей 2.
Большинство плавких вставок установлено в блоке С, к которому возможен доступ водителя в случае, когда необходимо заменить вышедший из строя элемент. Распознать сгоревшую вставку можно по внешнему виду, посмотрев на нее «на просвет»:
Для того чтобы получить доступ к вставкам блока предохранителей С, нужно:
Номинальное значение силы тока, на которую рассчитана конкретная вставка, зашифровано цветной маркировкой ее корпуса:
Цвет корпусаСила тока, А
В зависимости от года выпуска авто, вставки в блоке С защищают разные электрические цепи. Например, изначально (с ноября 2007 года) назначение их соответствовало таблице Предохранители тигуан.
В ноябре 2011 года на авторынке появились кроссоверы Volkswagen Tuareg с измененной электрической схемой, модернизация которой привела к необходимости очередного изменения системы защиты элементов бортовой сети питания (см. таблицу).
За небольшим исключением схема расположения вставок в блоке, находящемся в салоне Volkswagen Tiguan, соответствует приведенной на рисунке.
Под капотом Volkswagen Tiguan разработчики установили узлы, содержащие вставки в непосредственной близости от аккумуляторной батареи (справа, если смотреть со стороны переднего бампера). При этом как мощные силовые предохранители, так и плавкие вставки меньшей мощности, имеют цветовую маркировку, зависящую от номинального значения силы тока:
Цвет корпуса предохранителяСила тока, А
В зависимости от года выпуска в коммутационном блоке кроссовера «Тигуан» для защиты силовых электроцепей использовали предохранители:
В мае 2009 года появились кроссоверы, в которых очередной раз изменилось назначение элементов коммутационного блока:
Важно! В коммутационном блоке «Тигуана» впервые были использованы мощные предохранители с несколькими плавкими вставками. Такие элементы, в случае выхода из строя хотя бы одного элемента, заменяются только в сборе.
Читайте также: Лада веста кабриолет цена
Этот вариант коммутационного блока использовался в Volkswagen Tiguan на протяжении двух лет, а затем был заменен на аналогичный, но уже без групповых предохранителей. Их расположение приведено в таблице:
Последний раз на кроссоверах «Тигуан» коммутационный блок силовых предохранителей изменялся в ноябре 2011 года.
Расположение и назначение вставок меньшей мощности в подкапотном блоке предохранителей Volkswagen Tiguan изменялись несколько раз (2009, 2011). Изначально было так:
В мае 2009 года на рынке появились кроссоверы «Тигуан», в блоке предохранителей которых были внесены изменения:
В мае 2011 года в блоке плавких вставок вновь произошли изменения:
О дальнейших изменениях в схемах расположения защитных элементов и электрических цепях Tiguan, которые они защищают можно узнать на сертифицированных станциях технического обслуживания автомобилей Volkswagen.
В процессе эксплуатации «Тигуана» плавкие вставки достаточно часто выходят из строя. Отсутствие в сопроводительной документации схем размещения и информации об электрических цепях, которые они защищают, значительно затрудняет поиск неисправной вставки и устранение дефекта. Чаще всего владельцы авто сталкиваются с необходимостью замены плавких вставок, отвечающих за работу:
Устройство предохранители тигуан
В данном автомобиле есть несколько предохранителей, которые размещаются в специальном блоке и защищают определенную группу электроприборов. Каждый предохранительный элемент состоит из трех частей:
В случае стандартно работающей электросети в Tiguan предохранители выполняют стандартные функции проводника, так как не вносят в цепь никакой нагрузки. В случае, если в проводке возникает чрезмерный скачок напряжения или короткое замыкание, приводящее к увеличению силы тока, плавкая вставка перегревается и перегорает, прерывая электрическую цепь.
Прибор перестает работать, однако он не выходит из строя. Вместо этого «удар» на себя берет предохранитель, стоимость которого в сотни раз дешевле, чем любой электрический механизм машины.
При подборе плавкой вставки должно быть соблюдено одно условие – номинальный ток, равный общей сумме нагрузок приборов в данной электрической ветви, но не превышающий ее. Разрывная способность каждой плавкой вставки указана на самом предохранителе. К примеру, предохранитель прикуривателя Фольксваген Тигуан (где находится – указано ниже) должен иметь номинал 15 А.
Чтобы быстро разобраться, какой именно элемент вышел из строя, можно воспользоваться данной таблицей.
Стоит обратить внимание, что расположение предохранителей Тигуан может незначительно меняться в зависимости от года выпуска автомобиля. Похожая таблица имеется в инструкции к каждой машине, однако если ее нет под рукой, можно ориентироваться на маркировку предохранителей по вышеприведенным данным. Сравнивая надписи, можно легко поменять вышедший из строя предохранитель самостоятельно.
Предохранители омывателя фар
Одним из характерных отказов в работе многочисленных систем кроссовера Volkswagen Tiguan является отказ омывателя фар головного света. Особенно часто это случается в холодное время года, когда из-за обмерзания насос омывателя заклинивает. При этом перегорает защитная плавкая вставка, который находится в блоке предохранителей С (за потайным ящиком для мелких вещей в салоне кроссовера).
Добравшись до блока предохранителей необходимо проверить вставку №29, рассчитанную на номинальный ток 15 А (цвет корпуса — синий). При выходе из строя плавкую вставку заменяют исправной.
Предохранители прикуривателя
Плавкая вставка, защищающая электрическую цепь прикуривателя, достаточно часто выходит из строя. Связано это с тем, что гнездо прикуривателя многими водителями используется не по назначению.
Читайте также: Что делать если стучат гидрокомпенсаторы на автомобилях LADA
С помощью этого гнезда к бортовой сети автомобиля можно подключать различные электронные устройства, которые помогают водителю ориентироваться в ситуации на дороге (навигаторы, парктроник, авторегистратор и пр.). При этом цепь прикуривателя может быть перегружена и плавкая вставка выходит из строя. Номинал плавкой вставки, защищающей электрическую цепь прикуривателя — 20 А.
Цвет корпуса — желтый. Размещался он в блоке предохранителей С, который находится в салоне «Тигуана» и спрятан за потайным ящичком для мелких предметов. Его крышка расположена под ручкой управления освещением.
Выход из строя предохранителей, установленных в кроссовере «Фольксваген Тигуан», как правило, обусловлен неисправностью электроприбора, цепь которого они защищают.
В связи с этим ее замену необходимо осуществлять, только после устранения выявленного дефекта.
При этом нужно помнить о том, что при работе в некоторых узлах кроссовера присутствует высокое напряжение, поэтому желательно соблюдать следующие правила безопасности:
Важно! Запрещается установка плавких вставок, номинальный ток которых превышает установленное значение для конкретной электрической цепи. Использование таких предохранителей может вызвать появление неисправностей в другом месте бортовой электросети кроссовера и, кроме того, способствовать возгоранию электропроводки.
Кроме того, открыв какой-либо блок предохранителей кроссовера Volkswagen Tiguan, его необходимо оберегать от попадания пыли и грязи. Загрязненные контакты гнезд, предназначенных для установки плавких вставок, могут спровоцировать выход электрооборудования из строя.
Информация! Электрическая цепь конкретного электроприбора может защищаться несколькими плавкими вставками. Один предохранитель может защищать электрические цепи нескольких электроприборов.
Процесс снятия и замены
Предохранители в автомобиле Volkswagen Tiguan 2013 находятся в достаточно доступных местах и их замена не вызывает сложностей. Перегоревший элемент может меняться следующим образом.
В моторном отделении
Блок рядом с аккумуляторной батареей
Если с оборудованием опять проблемы, то уже необходимо искать причину именно в нем и не пользоваться им пока не отремонтируете.
Блок в ногах у водителя
Рекомендации по эксплуатации
Как видите сама по себе работа несложная, единственная проблема — это определение расположение требуемого элемента. Точное его можно выяснить только по схеме, идущей вместе с транспортным средством поскольку конструкция автомобиля очень часто меняется и соответственно может быть изменено расположение многих элементов.
Рассматриваем автомобиль Volkswagen Tiguan 2 поколения, выпущенные в 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время, с бензиновыми и дизельными двигателями.
Монтажный блок расположен в нижней части панели управления со стороны водителя, под рулевой колонкой.
4020А Розетки 12 В Прикуриватель
Внизу данного блока находятся термопредохранитель регулировки положения сиденья переднего пассажира S46 15 А и предохранитель зарядной розетки USB S356 с номиналом 7,5 А.
Монтажный блок расположен в левой части подкапотного пространства.
На крышке АКБ есть блок силовых предохранителей. К слову, АКБ на Фольксваген Тигуан 2 находится в багажнике автомобиля.
Этот раздел доступен на болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком
Тигуан предохранитель левой фары

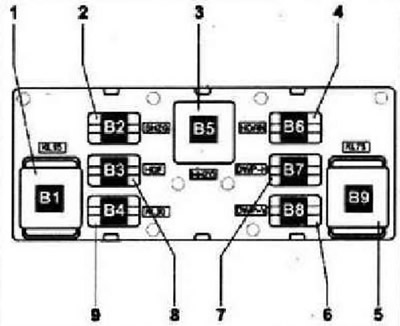

Расположение реле в коммутационном блоке Low
-J271- в а/м с бензиновым двигателем, -J317- в а/м с дизельным двигателем.
Расположение реле в блоке реле на блоке управления бортовой сети, в пространстве для ног водителя
Расположение реле в блоке реле под передней панелью, в пространстве для ног водителя

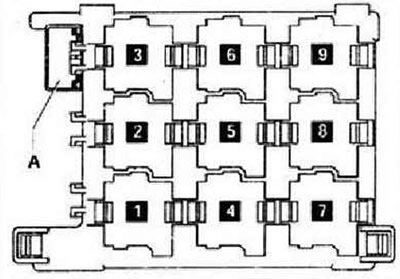

В гнёзда 4, 5, 6, и 8 попарно устанавливаются мини реле.
